Q4500

Battery Pack Inspection System

#Product Inspection #In-Line Automation #OCV #xEV Battery #Cell / Module Inspection #DCR/ACR #Contact Resistance #Insulation Test


· 자동 인라인 검사

· 고정밀 OCV 측정

· DC/AC 내부저항

· 접촉 저항

· 배터리 임피던스

· 절연 테스트

· 광학 검사

· 중량/크기 측정

제품문의

리플렛 다운로드


관련제품

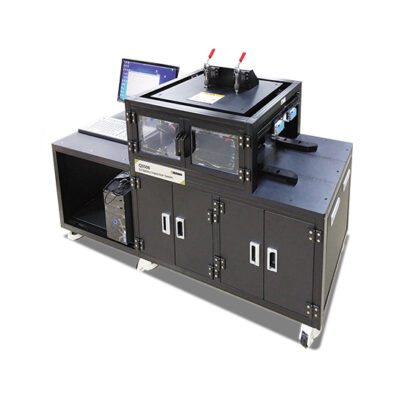

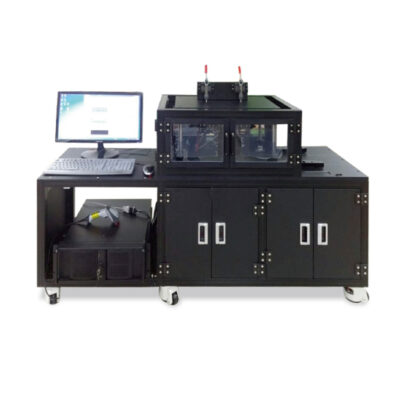

Q4500 배터리 팩 인스펙션 시스템은 대용량 배터리 생산 시설에서 배터리 제품에 대한 자동 인라인 검사를 위하여 OCV, 배터리 내부저항, 접촉 저항, 배터리 임피던스, 절연 테스트, 광학 검사, 중량 및 크기 측정을 위한 다양한 모듈식 테스트 장치와 로드/언로드 장치 및 테스트 지그와 같은 모든 자동화 주변 장치를 통합 할 수 있는 배터리 팩 인스펙션 시스템입니다.

자동 인라인 검사

고정밀 OCV 측정

DC/AC 내부저항

접촉 저항

배터리 임피던스

절연 테스트

광학 검사

중량/크기 측정

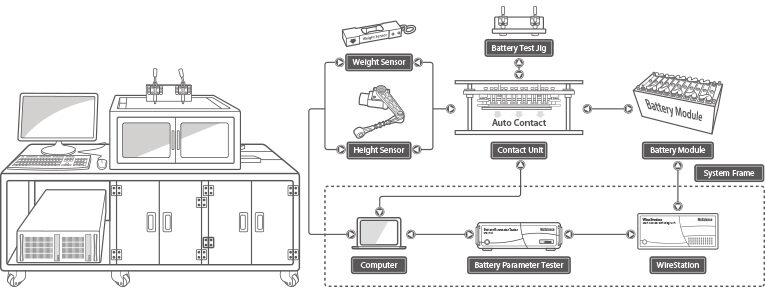

시스템 구성도

컴포넌트

시스템 프레임

테스터

컨택 유닛

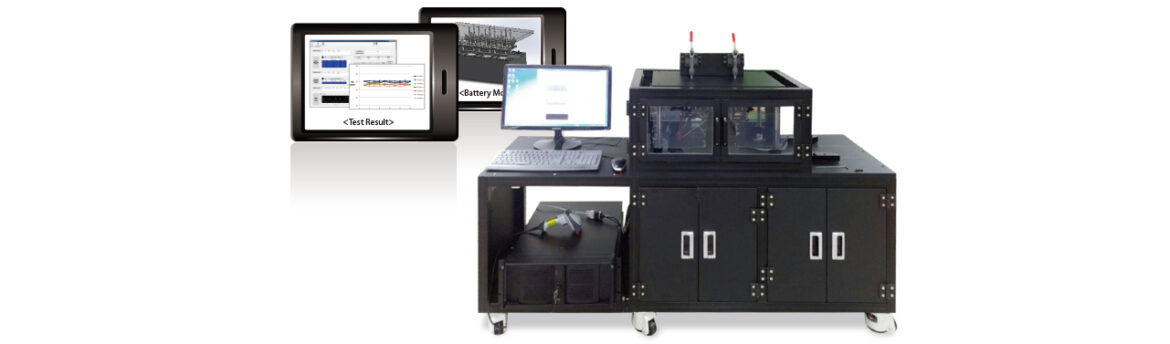

소프트웨어

제품특징

GeneralsChannel1 Channel
Size(mm)(W)500 x (D)500 x (H)500
Weight< 150kg
Power220V/3A/Ø1
CommunicationEthernet
Test Sample Type / Size(mm)Li Ion Battery Module / Max. 500 x 200 x 200
ComponentOhm Meter
(Battery Parameter Tester)
DC-IRRange: 1μΩ ~ 10kΩ,
Accuracy: 1μΩ (Max. Test Current : 5A)
AC-IRRange: 10μΩ ~ 10kΩ,
Accuracy: 1μΩ
Reading Time256 readings/sec
ResolutionMin. 0.1μΩ
JIGControl TypeManual
Test Sample LoadManual Input
Support Test SampleBattery Module
Measurement PointWeld Resistor 7 points,
Both end side 2 points
Contact Type4 Point Probing using Pogo Pin
Sample changeContact JIG Change (Manual)
Switching Unit(9:1) х 4 channel
SoftwareMeasurement FunctionPosition Resistance, Cell AC-IR, Cell OCV
Data ProcessingPass/Fail Judgement,
Statical Result (Min./Max., Average, etc)
PCIntel I5, HDD 500GB, 4G RAM, 23inch LCD Monitor, Window XP, Microsoft Excel
