Q4100

Battery Pack Cycle Test System

#Charge/Discharge #Cycle Test #Portable #Cell Balancing #DCR #TRA #Sequence #Metadata #Big Data


· 충/방전 & 사이클 테스트

· 휴대형 시스템

· DC 내부저항

· TRA

· 시퀀스 빌더

· 셀 밸런싱 충전

· 과방전 테스트

· 메타데이터 컴파일러

· 빅데이터 매니저

제품문의

리플렛 다운로드


관련제품

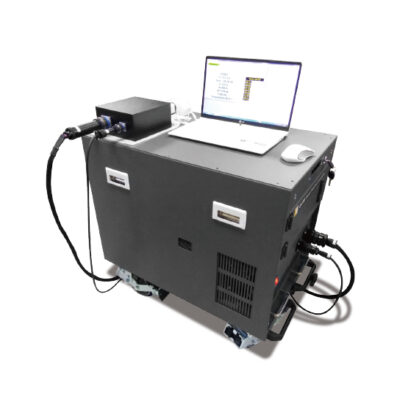

Q4100 배터리 팩 사이클 테스트 시스템은 배터리 모듈 또는 팩을 테스트 및 평가할 수 있는 고성능 시스템으로, 배터리의 사이클 테스트 및 밸런싱 테스트의 단일 시스템으로 구성되며, 고전류/고전압 테스트, 고속 제어, 측정, 데이터 저장, 다양한 패턴 제어 및 셀 전압 모니터링이 가능한 특수한 배터리 사이클 테스트 시스템입니다. 해당 시스템은 사용자의 요청에 따라 휴대형으로 제조가 가능합니다.

충/방전 & 사이클 테스트

휴대형 시스템

DC 내부저항

TRA

시퀀스 빌더

셀 밸런싱 충전

과방전 테스트

메타데이터 컴파일러

빅데이터 매니저

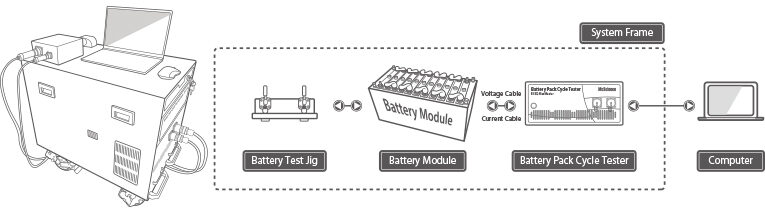

시스템 구성도

컴포넌트

시스템 프레임

사이클 테스터

배터리 모듈

소프트웨어

제품특징

Hardware

Channel1Channel
Configuration1Ch per 1Subrack
Test Pack Type8-cell Serial
Operation ModeCC, CV, CP, CC/CV, OCV, Rest, Pulse, Pattern
Voltage Programming Range5 ~ 40V
Voltage Programming AccuracyUnder FS ±0.1%
Charge Current Programming Range20A, 2A (2Range)
Charge Current Programming AccuracyFS ±0.1%
Discharge Current Programming Range100A (1Range)
Discharge Current Programming AccuracyFS ±0.1%
Control Interval100mSec
Data Acquisition Interval10mSec
Data Storage Interval10mSec
Cell Balancing Channel8Ch
Cell Balancing Resolution1mV, 1mA
Cell Balancing AccuracyBalancing Voltage: <10mV
Temperature MeasurementRTD 1Ch
Protect OptionOver Voltage/Over Current/Over Temperature/Circuit Over Temperature/EMG S/W

Software

Cycle Condition ManagementInput and manage detailed conditions according to production process conditions
Up to 100 steps available
Repeat a given step for a given number of times
Pulse Discharge Function
Live MonitoringLive monitoring of data of each cell in the current process
(Voltage, current, capacity, time, internal resistance, Watt Hr, temperature)
Start/Pause/Restart/Stop job check communication status and error log)
Data ManagementReport function of measurement data (per tray, per cell)
Excel, Text file conversion (print function)
Cell ProtectionDetecting set voltage, current abnormality or less during charging/discharging -> Channel stop
Full channel stop when circuit overheated
Data RecoveryRecover lost data (within 7days)
Automatic StopAutomatic stop when voltage/ current suddenly changes when rated voltage / current is exceeded
Emergency StopPause work in progress in case of emergency stop
The process will re-start after releasing select progress/restart/stop
