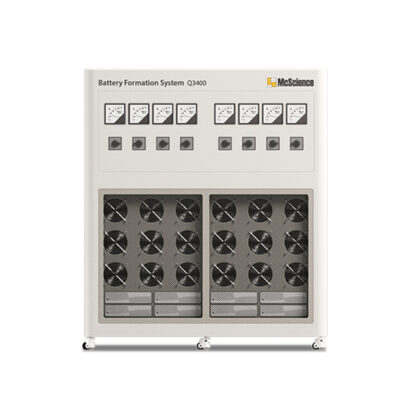

Q3400

Battery Formation System

#Formation #Charge/Discharge #Cycle Test #OCV


· 배터리 형성

· 다채널 테스트

· 충/방전 & 사이클 테스트

· OCV 테스트

· 배터리 재생

· MES 지원

· 시퀀스 빌더

제품문의

리플렛 다운로드


관련 제품

Q3400 배터리 포메이션 시스템은 보조 배터리 생산 공정에서 조립 공정 후 전기적 특성이 없는 다수의 배터리를 동시 충/방전하여 배터리의 활성화 및 안정화를 위한 다채널형 배터리 동시 테스트 시스템입니다. Q3400은 리튬 이온 배터리와 다양한 배터리의 유해 기능에 적용할 수 있으며, 다채널 동시 구동이 가능하여 양산 라인에 적합한 테스트 시스템입니다.

배터리 형성

다채널 테스트

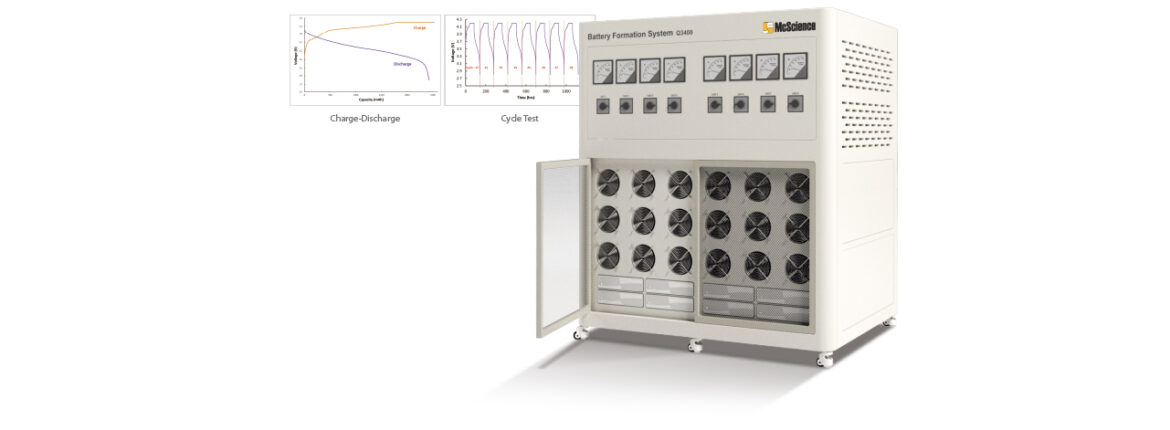

충/방전 & 사이클 테스트

OCV 테스트

배터리 재생

MES 지원

시퀀스 빌더

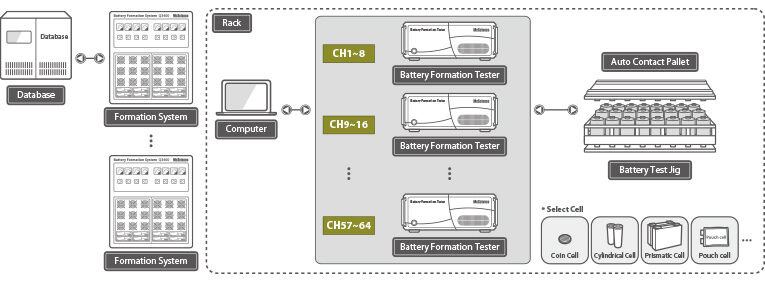

시스템 구성도

컴포넌트

시스템 프레임(1)

시스템 프레임(2)

포메이션 테스터

소프트웨어

제품특징

Hardware

ChannelMax. 256ch
Operation ModeCC, CV, CC/CV, OCV, REST
VoltageRange1 ~ 5V
Resolution16bit
Accuracy±0.1% of Full Scale or ±1mV
CurrentRange100mA ~ 100A (To Be Discussed)
Resolution16bit
Accuracy±0.1% of Full Scale
Control Interval100ms ~ 500ms (To Be Discussed)
CommunicationSystem : CAN, GUI : LAN

Software

Set ParameterOperation Mode, End Condition, Safety Condition, Save Condition
Measure ParameterTime, Voltage, Current, Capacity, Temperature
Control(Group) Start, Stop, Channel Select
(Channel) Start, Stop, Pause, Next
MonitoringStatus, Total Time, Voltage, Current, Temperature
Data File FormatExcel Compatible CSV Format or etc
Operation ModeCC, CV, CC/CV, OCV, REST
End ConditionTime, Voltage, Current, Temperature, Capacity, Energy, Power, Delta T, Delta V
Safety Condition (Hardware Protection)Max./Min. Voltage, Max./Min. Current, Max./Min. Capacity, Max./Min. Temperature
Save ConditionDelta Time, Delta Current, Delta Voltage, Delta Temperature
