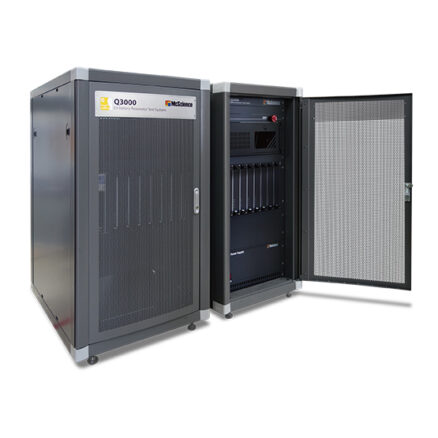

Q3100

Battery Parameter Test System

#Charge/Discharge #TRA #FRA #DCR/ACR #Sequence #Metadata #Big Data


· 충/방전 & 사이클 테스트

· 고정밀 OCV 측정

· AC/DC 내부저항

· FRA(주파수응답분석) / TRA(과도응답분석)

· 시퀀스 빌더

· 메타데이터 컴파일러

· 빅데이터 매니저

제품문의

리플렛 다운로드


관련 제품

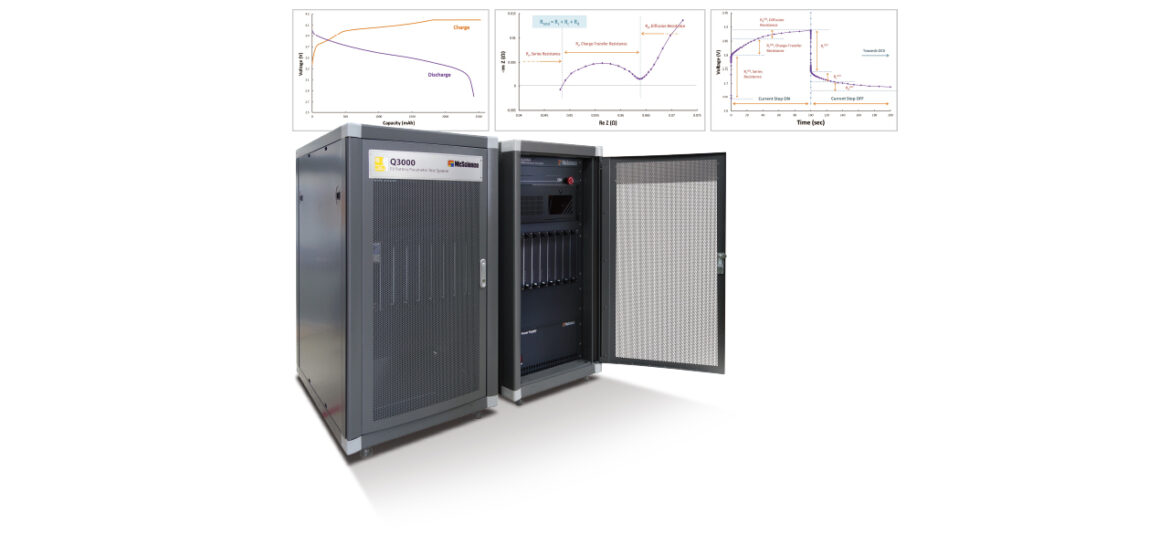

Q3100 배터리 파라미터 테스트 시스템은 충/방전, 사이클 테스트 등 충전식 배터리의 일반적인 테스트 프레임워크를 기반으로 TRA(과도응답분석), FRA(주파수응답분석)와 같은 고급 측정 기능이 내재된 새로운 일체형 배터리 테스트 시스템입니다. 시퀀스 빌더는 테스트 절차의 효율적인 설계 및 관리를 위한 강력한 기능입니다. 메타데이터 컴파일러는 측정 매개변수의 자동 추출 및 빅데이터 분석을 위한 스마트 기능입니다.

충/방전 & 사이클 테스트

고정밀 OCV 측정

AC/DC 내부저항

FRA(주파수응답분석) / TRA(과도응답분석)

시퀀스 빌더

메타데이터 컴파일러

빅데이터 매니저

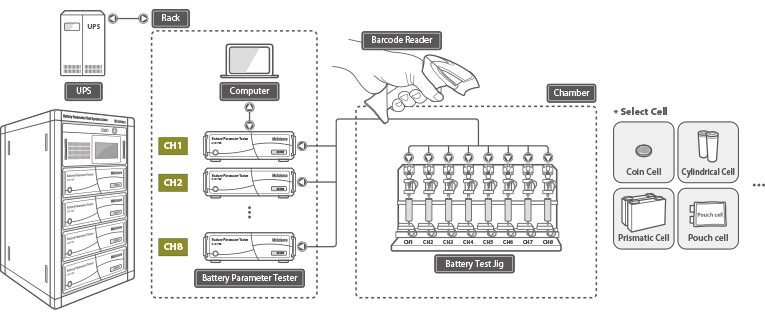

시스템 구성도

컴포넌트

시스템 프레임

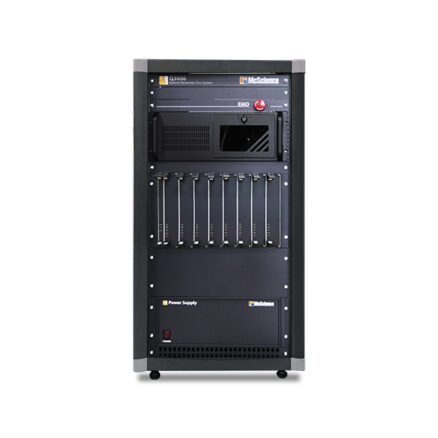

배터리 파라미터 테스터

배터리 지그

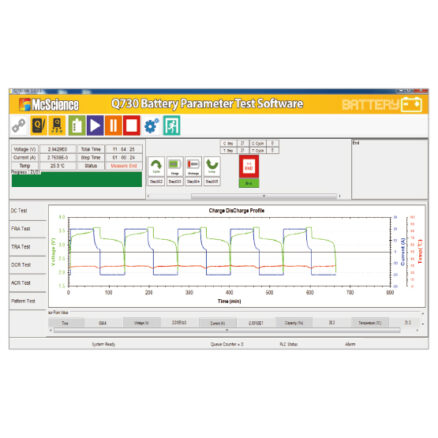

소프트웨어

제품특징

Hardware

Channel8Channel
Configuration1Ch per 1subrack
Size(mm)(W)900 x (D)1,000 x (H)1,400
Weight< 300kg
Power220V/10A/Ø1
CommunicationEthernet
Connection4 wire Kelvin Cable
CycleControlCC/CV, CC, CP, CR, Pattern
VoltageSetting range(resolution)±5.5V( 550μV)
Reading range(resolution)±5.5V( 550μV)
±50mV + DC canceling (5μV)
±10mV + DC canceling (1μV)
Reading resolution550μV, 5μV, 1μV
Accuracy±0.1% of F.S.
Current-5A ~ +5A /
-500mA ~ +500mA /
-50mA ~ +50mA /
-5mA ~ +5mA /
TemperatureThermocouple K-type (±1℃@-20℃~+85℃, ±2℃@-200℃~+700℃)
Storage time intervalMinimum 100ms
Measurement itemsOCV, DCR, ACR, FRA, TRA
TRARise/Fall time<200μs @ Li-ion 5Ah load, 0->5A ( 10 ~ 90% )
Time resolution1μs
Sampling time100μs ~ 10s
Voltage accuracy±0.1%
FRAOutputCurrent control
Frequency1μHz ~ 10KHz
Resolution1μHz @ <1Hz, 100mHz @ ≥1Hz
Accuracy±0.5%

Software

FunctionCharge/Discharge Mode, Measurement Mode
Operation Mode(Set Parameter) Charge/Discharge Mode, End Condition, Safety Condition, Save Condition
(Measure Parameter) Charge/Discharge Characteristics, OCV, ACR, DCR, FRA, TRA
Measurement
Mode
(FRA) Nyquist Plot, Bode Plot
(TRA) Time vs. Voltage, Time vs. Current, TRA Resistance
(ACR) Real Z at 1kHz, Option (1μHz ~ 10KHz)
(DCR) R_DC = (V1 - V2) / (l1 - l2), KS C IEC 61960-2
(OCV) Voltage Monitoring
Sequence LineMax. 200 Line
Data File FormatExcel Compatible CSV Format (2 Type)
- Charge/Discharge Data File
- Measurement Data File
Charge/Discharge ModeCC/CV, CC, CP, CR
End ConditionTime, Voltage, Current, Temperature, Capacity, Energy, Power, Delta T, Delta V
Safety ConditionMax./Min. Voltage, Max./Min. Current, Max./Min. Capacity, Max./Min. Temperature
Save ConditionDelta Time, Delta Current, Delta Voltage, Delta Temperature
