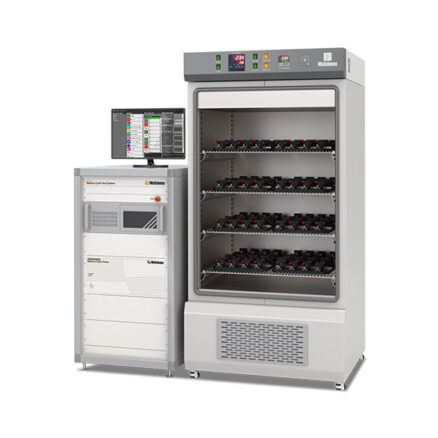

Q3000

Battery Cycle Test System

#Charge/Discharge #Cycle Test #DCR #Sequence #Metadata #Big Data


· 충/방전 & 사이클 테스트

· 고정밀 OCV 측정

· DC 내부저항

· 시퀀스 빌더

· 메타데이터 컴파일러

· 빅데이터 매니저

제품문의

리플렛 다운로드


관련 제품

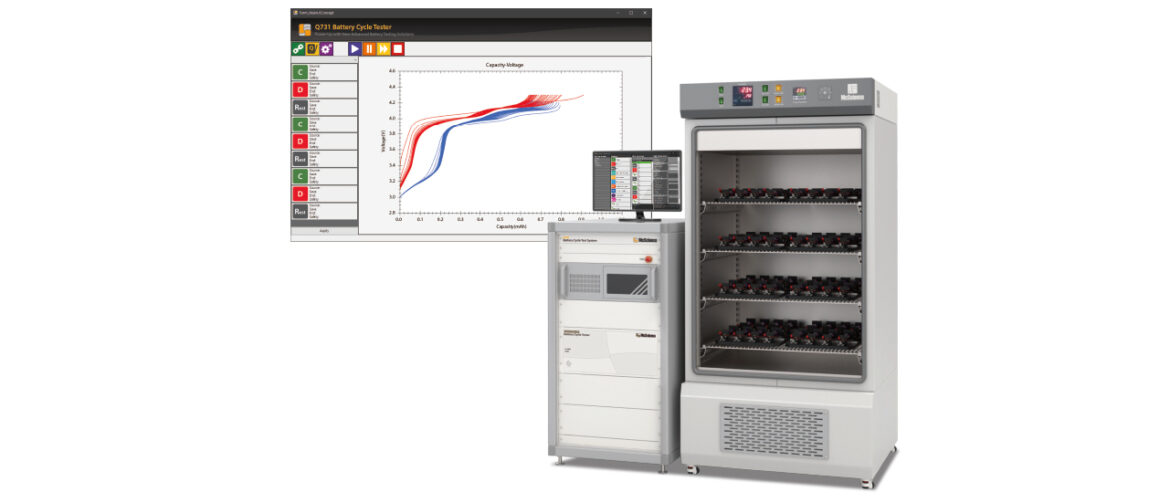

Q3000 배터리 사이클 테스트 시스템은 기존 충/방전 및 사이클 실험 중에 배터리의 시간 경과에 따른 내부 저항을 측정하는 고속 데이터 수집 기능을 제공하는 배터리 테스트 시스템입니다. 시퀀스 빌더는 테스트 절차의 효율적인 설계 및 관리를 위한 강력한 기능입니다. 메타데이터 컴파일러는 측정 매개변수의 자동 추출 및 빅데이터 분석을 위한 스마트 기능입니다.

충/방전 & 사이클 테스트

고정밀 OCV 측정

DC 내부저항

시퀀스 빌더

메타데이터 컴파일러

빅데이터 매니저

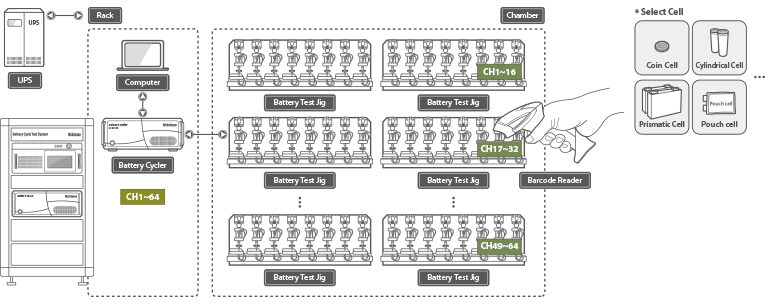

시스템 구성도

컴포넌트

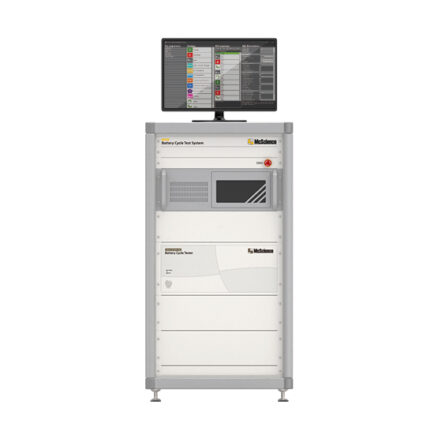

시스템 프레임/사이클러

챔버/UPS

배터리 지그

소프트웨어

제품특징

Hardware

Channel64ch (Standard)
Operation ModeCC, CC/CV, CP, CR, OCV, Rest
Connection4-Probe
SizeRack System:(W)900 x (D)1000 x (H)1400mm, 6U 19" Rack Mountable
Weight< 200Kg
Operating Temperature23°C ± 3°C
CommunicationLAN Interface (100Mbps)
Electricity1-phase 100V ~ 240V, 50-60Hz, Max. 400W
VoltageSource Range-5V ~ +5V
Source Resolution16bit
Source Accuracy±0.1% of Full Scale
Measurement Range-5V ~ +5V
Measurement Accuracy±0.1% of Full Scale
CurrentConfiguration2 Range Shunt Configuration
Source Resolution16bit
Source Range100mA10mA
Source Accuracy±0.1mA±0.01mA
Measurement Range100mA10mA
Measurement Accuracy±0.1mA±0.01mA

Software

ItemSpecification
Model NameQ730 Battery Cycle Test Software
Set ParameterOperation Mode, End Condition, Safety Condition, Save Condition
Measure ParameterCharge/Discharge Characteristics, OCV, DCR
Control(Group) Start, Stop, Channel Select
(Channel) Start, Stop, Pause, Next
MonitoringStatus, Total Time, Voltage, Current, Temperature(Optional)
SequenceMax. 100 Line
Data File FormatQ Raw data Format (.qrd)
End ConditionTime, Voltage, Current, Capacity, Energy, Power, Delta V
Safety ConditionMax./Min. Voltage, Max./Min. Current, Max./Min. Capacity
Save ConditionDelta Time, Delta Current, Delta Voltage
