OLED/디스플레이의 다양한 광학특성분석용 자동화 시스템

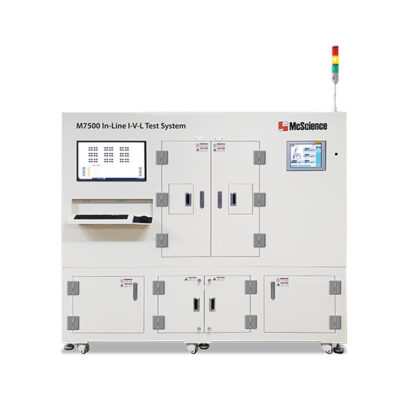

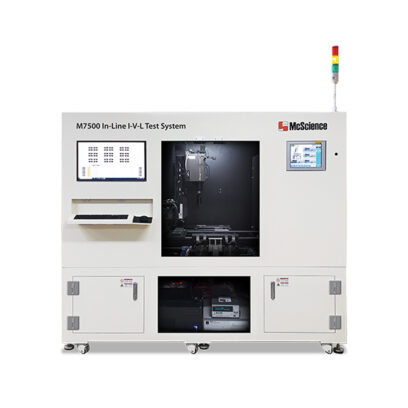

M7500 인라인 I-V-L Test System은 디스플레이 장치의 전류-전압-휘도 특성을 측정하는 자동화 시스템입니다. 한 번에 다수의 시료를 탑재하여 전기적, 광학적 측정 후 배출하는 인라인 자동 제어 시스템으로 구성되어 있어 다수의 시료를 반복 측정 시 용이합니다. 지그팔레트는 고객의 측정 목적에 맞춘 형태로 커스터마이징이 가능하여 다양한 형태의 샘플에 적용 가능합니다. 스마트팩토리 구축을 위한 MES와 같은 기능 또한 지원할 수 있습니다.
단위소자/패널/모듈
측정자동화
다채널 전기적 & 광학적 측정
휘도/색좌표/스펙트럼 측정
전류/파워 및 양자효율
정렬 및 초점 자동 제어
개별 온도 측정 제어
MES 적용

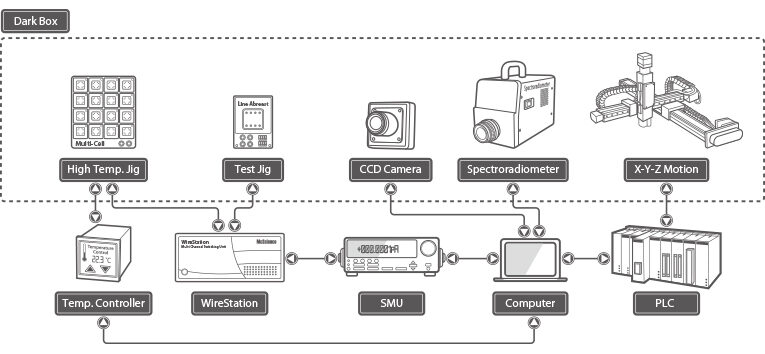

시스템 구성도
컴포넌트
분광방사휘도계
소스미터/스위칭 유닛
지그 팔레트

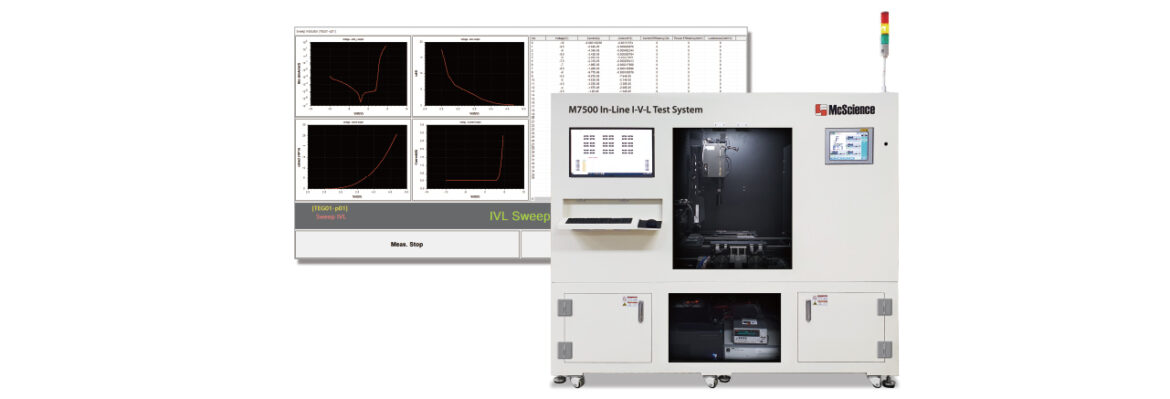

소프트웨어
제품사양
| Model Name | M7500 In-Line I-V-L Test System | |
| Sample | Display Unit Cell / Panel / Module | |
| Stage Configuration | Sample Loading/Unloading by Jig Pallet, Automatic Transfer Stage(Linear Motor Control Type) | |
| Optical Meter Holder and X-Y-Z Automatic Transfer Stage | ||
| Optical Test Unit | CCD Camera and Monitor for Automatic Focus Measurement Verification | |
| Spectroradiometer / Colorimeter / Luminance Meter | ||
| Electrical Test Unit | SMU / Pattern Generator | |
| Switching Unit for Channel Switching(1 : 36) | ||
| Temperature | Temperature Range : RT°C ~ 85°C / ±1°C Accuracy | |
| Measure Software | Electrical/Optical Characteristic Measurement Software(MES Interlocking) | |
| Measure Item | Current, Voltage, Luminance, Spectrum, Current Density, Power Efficiency, Luminous Efficiency, Quantum Efficiency, Color Coordinate, Luminous Image, Time | |
| Power | AC220V, 50~60Hz, Three-phase, 50A | |
| Size | < 2500mm (W) x 1500mm (D) x 2000mm (H) (without Light Tower) | |
| Weight | < 500kg | |
