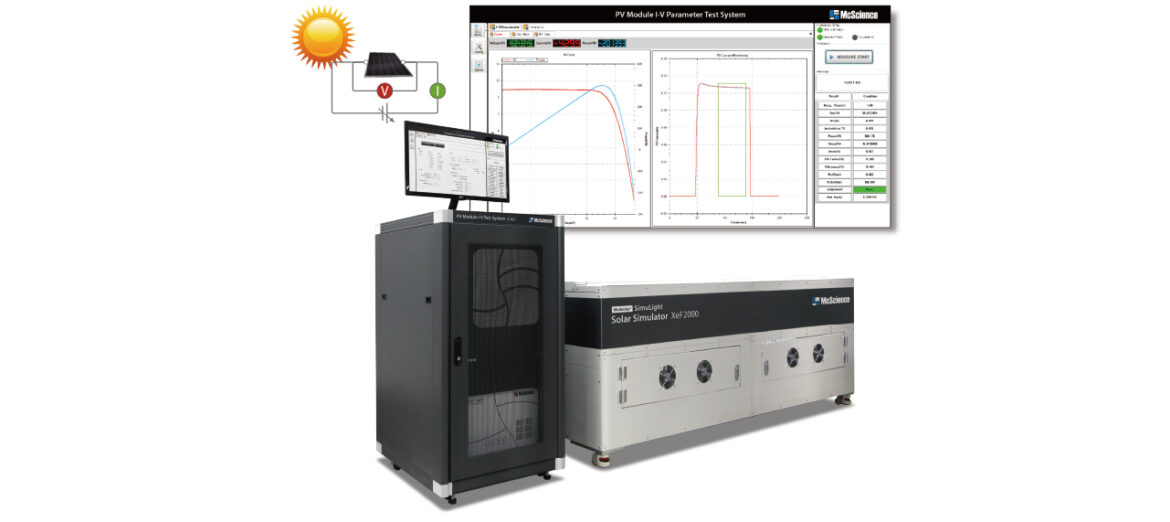

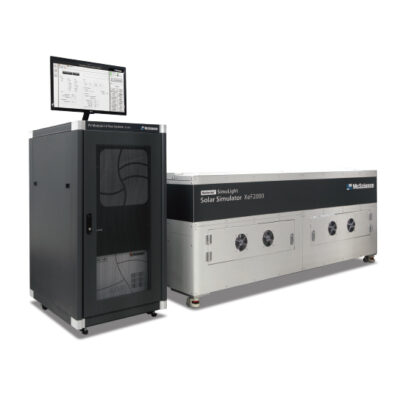

대면적 태양광 모듈 변환효율 측정용 시험장비
대면적 태양광 모듈 검사용 시뮬레이터, 다양한 전류 범위의 태양광 계측기, 테스트 지그 및 측정 소프트웨어를 포함하는 시스템으로 태양광 변환 효율의 표준 측정을 위한 토털 패키지를 제공합니다.
클래스 AAA 모듈 태양광 시뮬레이터
장수명 램프 및 전원 공급 장치
고속 I-V 테스트
태양광 변환 효율
최대 전력 및 충진율

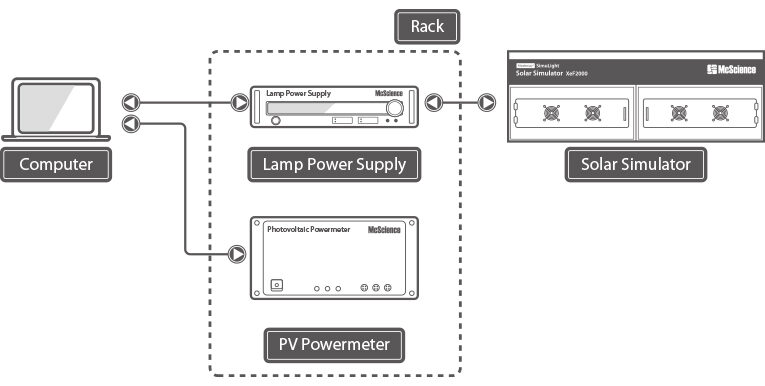

시스템 구성도
컴포넌트
랙
PV 파워미터
솔라시뮬레이터

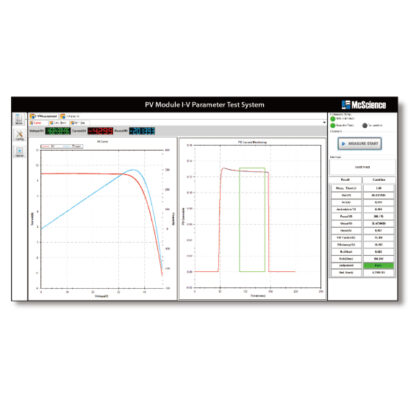

소프트웨어
제품사양
| Product Name | K5000 PV Module I-V Parameter Test System | |
| Function | Solar Module IV Curve Measurement | |
| Size / Weight | 2950mm(W) x 2300mm(D) x 900mm(H) /Approx. <30kg | |
| Power | 1-Phase 220V / 60Hz, Max. 12kW | |
| Operation Mode | Voltage Control Current Measurement(4-Quadrant Operation) | |
| IV Channel | Voltage Range | -60V ~ +60V |
| Voltage Resolution | 2000uV@±50V | |
| Current Range | ±20A, ±2A | |
| Current Resolution | 2mA@±20A, 0.2mA@±2A | |
| Accuracy | ±0.1% of Full Range | |
| Sampling Rate | 20kSPS (50usec) | |
| PD Mode | Current Range | ±200mA, ±10mA |
| Current Resolution | 0.2mA@±200mA, 0.01mA@±10mA | |
| Temp Mode | -200℃ to +1350℃ | |
| Trigger | Input 1ch, Output 2ch, BNC Coaxial Jack, 5V-TTL | |
| Measurement Item | Voltage, Current | |
| Communication | LAN 100Base-T(RJ-45), USB 2.0(4pin B Type), RS-232 115200bps(9pin DSUB) | |
