T5000

TFT 파라미터 측정 시스템

#이동도 #Vth #On/Off Ratio #S-Ratio


· TFT or OTFT 측정

· 전달특성곡선

· 출력특성곡선

· 수명평가 및 노화 검사

제품문의

리플렛 다운로드


관련제품

T5000은 사용자가 지정한 파라미터를 사용하여 박막 트랜지스터(TFT)에 대한 다양한 캐리어 이동도 관련 실험을 수행합니다. 일관되고 정확한 측정 데이터를 얻어 측정 소프트웨어에서 분석까지 진행하여 사용자의 연구를 효율적으로 지원합니다.

TFT or OTFT 측정

전달특성곡선

출력특성곡선

수명평가 및 노화 검사

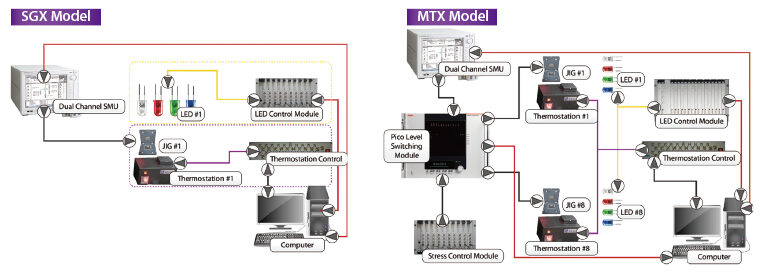

시스템 구성도

컴포넌트

듀얼 소스미터/파라미터 분석기

다채널 전압/LED 전류 소스

지그/ThermoStation/스위칭 유닛

ProbeStation/소프트웨어

제품특징

Model NameT5000 Thin-Film Transistor Parameter Test System
System Model/OptionSGX : Single channel, MTX : Multi channel / S : Standard Model, T : Thermal Stress Model, C : Light Stress Model
System ConfigurationParameter Analyzer, Multichannel Voltage Source, Multichannel LED Current Source, Switching Unit, Sample Mounting Unit,
Thermostation, Probestation, Microscope & Monitor
DimensionSize(mm3) : 1,000 x 1,000 x 1,000 / Weight(kg) : <200kg / Utility : 220V, 15A
SampleThin Film Transistor(TFT), Oxide TFT, Organic TFT
Sample SizeGlass Size : <50mm x 50mm
Contact TypePogo Pin Type(Typical), Probe Tip(Probestation)
Mobility Measure Range<500cm2/V.sec
Current Measure Accuracy<10-12A
Temperature Control RangeR.T. ~ 100℃, Air Cooling
LED Light Control CurrentMax. 500mA, 3W High Power White LED
Measure/Analysis ItemField Effect Mobility, Saturation Mobility, On/Off Ratio, Threshold Voltage, Sub-Treshold Swing Slope
