T4000

유기 반도체 파라미터 측정 시스템

#TPV/TPC/CE #CELIV #T-EL #I-V #EIS #IMPS/IMVS


· 과도 광전압 / 과도 광전류

· Charge Extraction/Dark/Photo Charge Extraction by Linearly Increasing Voltage

· 과도전계발광

· I-V 특성 / 전기 임피던스 분광법 / 커패시턴스 전압

· 전자 재결합 속도 (IMVS)

· 전자 전달 속도 (IMPS)

제품문의

리플렛 다운로드


관련제품

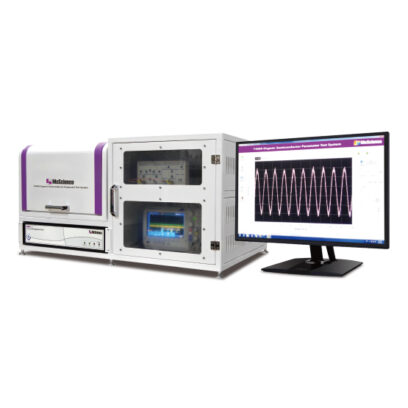

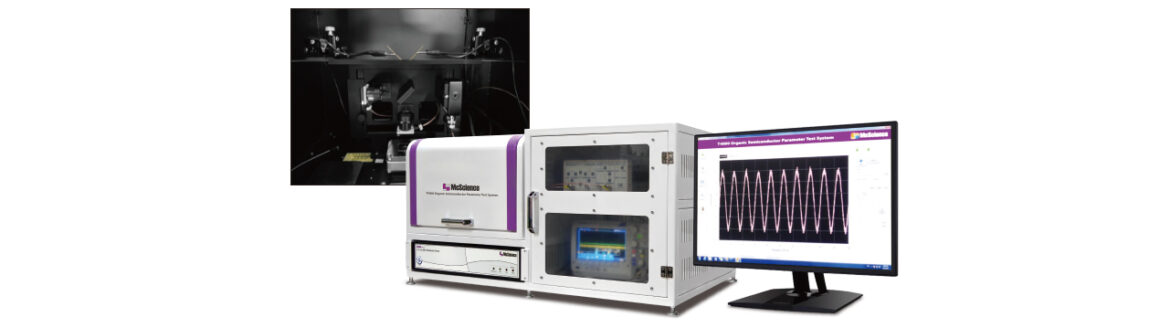

T4000 유기반도체 파라미터 측정 시스템

유기 반도체층의 광전자 특성화는 OPV(Organic Photovoltaics) 및 OLED(Organic Light Emitting Diode) 응용 분야에서 매우 중요하며 T4000 유기 반도체 파라미터 측정 시스템은 LED 광원 및 고속 측정 전자 장치를 기반으로 캐리어 수명, 캐리어 이동도, 확산 계수 및 기타 특성 값을 얻기 위해 다양한 실험을 수행합니다.

과도 광전압 / 과도 광전류

Charge Extraction/Dark/Photo Charge Extraction by Linearly Increasing Voltage

과도전계발광

I-V 특성 / 전기 임피던스 분광법 / 커패시턴스 전압

전자 재결합 속도 (IMVS)

전자 전달 속도 (IMPS)

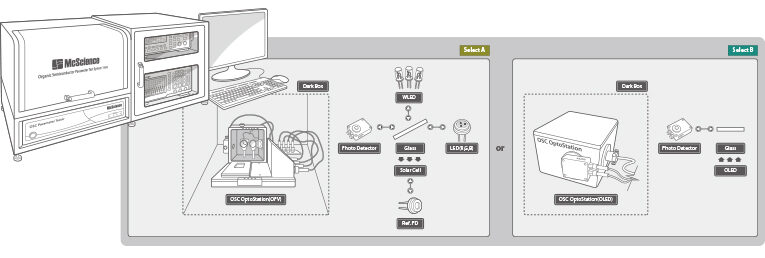

시스템 구성도

컴포넌트

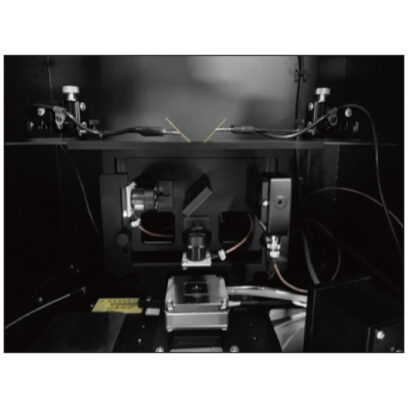

옵토스테이션 : 태양전지

옵토스테이션 : OLED

오실로스코프/OSC 파라미터 테스터

소프트웨어

제품특징

Model NameT4000 Organic Semiconductor Parameter Test System
System ConfigurationMain Frame, T104 OSC Parameter Tester, Oscilloscope, Optostation, Signal Amplifier, Cables, Software, PC
Dimension / Weight / ElectricityDimension : (W)930 mm X (D)470 mm X (H)480 mm / Weight(kg) : 100kg / Utility : 220V, 15A
Test SampleSolar CellOLED
Test RecipeTPV, TPC, CE, CELIVI-V-L, T-EL
Response TimeLED Light On/Off Time : > 500nsPD Detector Response Time : > 10ns
Signal Sampling RateMax. 1GS/secMax. 1GS/sec
Memory Depth1Mega Point1Mega Point
Bias Voltage-10V ~ +10V-10V ~ +10V
Voltage Rising/Falling TimeMin. 20ns @ No LoadMin. 20ns @ No Load
Option RecipeI-V, EIS, IMPS/IMVSEIS, C-V
