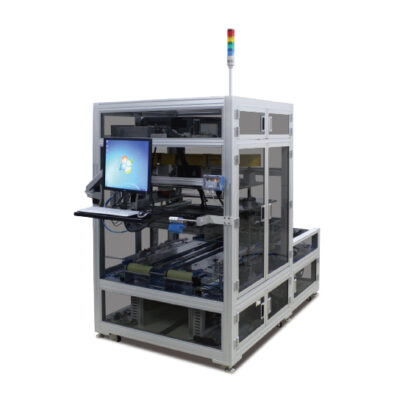

Q3500 배터리 인스펙션 시스템은 배터리의 내부 저항 및 단선 전압 측정 및 배터리 생산의 합격/불합격 적합성에 대한 참조 공차 값과 비교하여 데이터를 표시 및 분류하는 배터리 인스펙션 시스템이며, 구성되는 고객 맞춤형 테스트 지그는 원통형, 파우치, 프리즘 배터리 등 다양한 종류의 배터리에 쉽고 안전한 테스트 적용이 가능하게 합니다. 대규모 생산라인의 경우 Q3500을 자동화된 인라인 운영 체제에 통합할 수 있습니다.

내부저항 (IR)

단선전압 (OCV)

시간(과도)응답분석 (TRA)

주파수응답분석 (FRA)

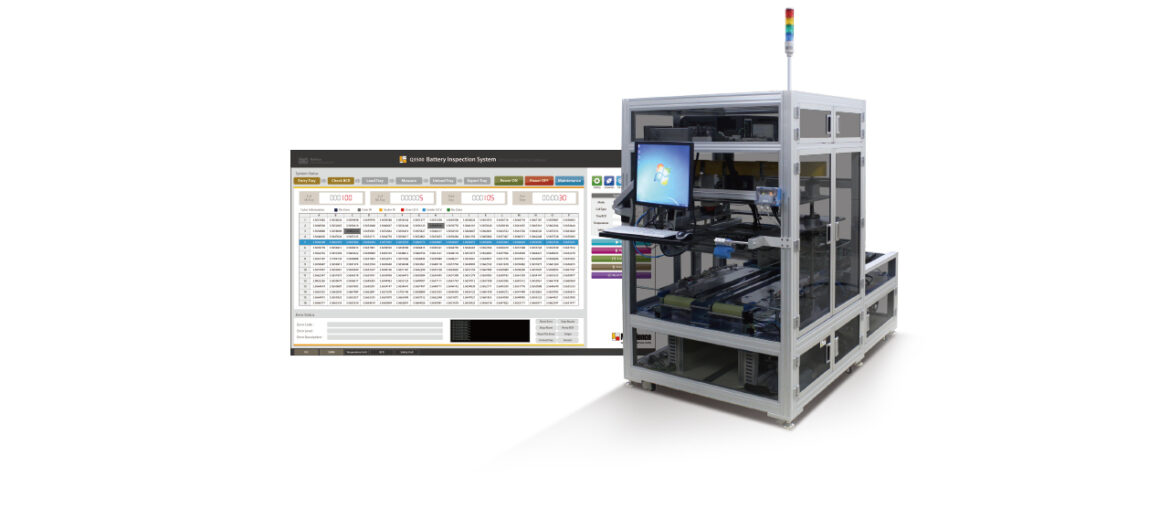

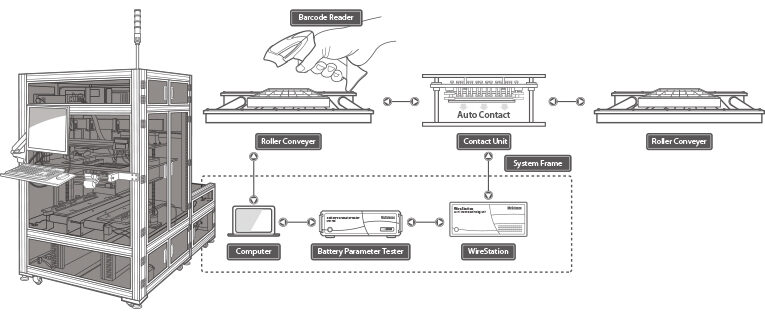

시스템 구성도

컴포넌트

PLC 유닛

로더/언로더

그리퍼/테스터

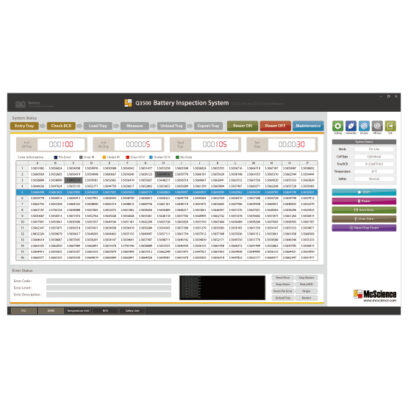

소프트웨어

제품특징

Product NameQ3500 Battery Inspection System
Main FeaturesOpen Circuit Voltage Measurement, Internal Resistance Measurement
Battery TypeCylindrical, Pouch, Prismatic
System ConfigurationMain Frame, Gripper Unit, IR/OCV Tester, Bar Code Reader, PLC Unit, Temperature Sensor, Safety Sensor, UPS, Software, PC
Dimension / Weight / Utility Dimension : (W)1,800 mm X (D)1,200 mm X (H)2,000 mm / Weight(kg) : 1,500kg / Electricity : 220V, 30A, 3 Phase/ Air : 6.0 kg/cm2
# of Test Sample / Tact Time256 Samples per Tray / < 60sec
Open Circuit VoltageVoltage Range-5V ~ +5V
Accuracy< ±0.5mV
Measurement TimeStd. 100msec
Internal ResistanceControlCurrent Control
Accuracy< ±0.5mΩ
Test Frequency1kHz Sine Wave
ContactCustomized Gripper
SafetyOver Temperature, Smoke Protection, Flame Sensor, Over Current Protection, EMO S/W
OptionTransient Voltage Measurement, Impedance Measurement
