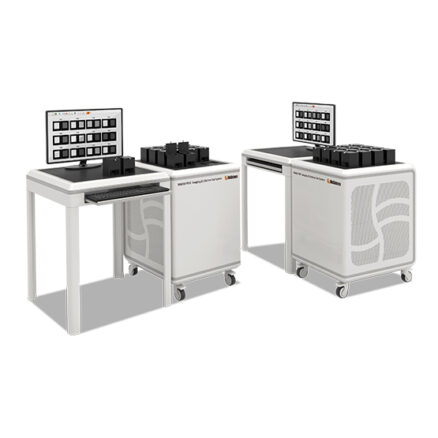

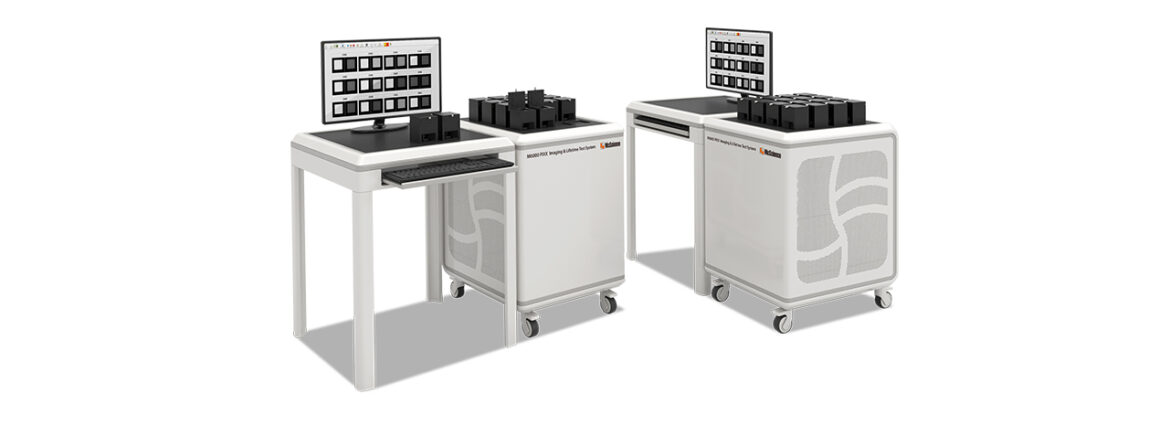

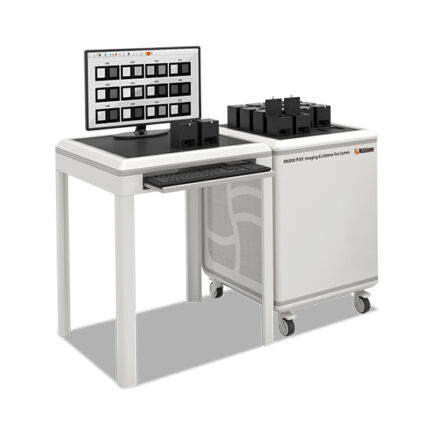

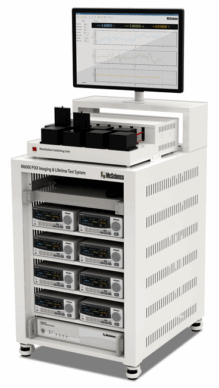

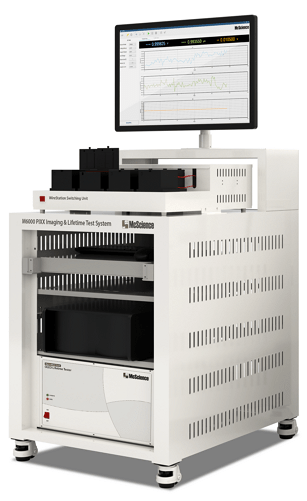

M6000 PIXX 이미징 & 수명 측정 시스템은 OLED, QLED, Micro 및 Mini LED 와 같은 디스플레이 소자의 기존 수명 측정 방식 외에도 전계 발광하여 획득한 이미지를 통해 수명 주기에 따른 디스플레이의 휘도 변화와 구조적 변형, 균일도를 평가하는 장비입니다.
특장점 :
· 디스플레이 소자의 장시간 수명측정 및 다채널 확장이 가능한 시스템
· 각 측정 채널 별 시감필터 및 12bit 급 분해능의 이미징 유닛, 자동 초점 모듈 포함
· 9-분할 분석, SSIM 등을 포함하여 휘도 균일도 분석의 다양한 기법
디스플레이 소자 / 패널 / 모듈
다채널 수명측정시스템
수명 / 균일도 / 에이징 / I-V스캔
이미징테스트 / 9-분할 분석 / SSIM
자동 초점 / 시감필터
정전류 / 정전압 / 펄스전류 / 펄스전압 구동
온도 챔버 및 스테이지

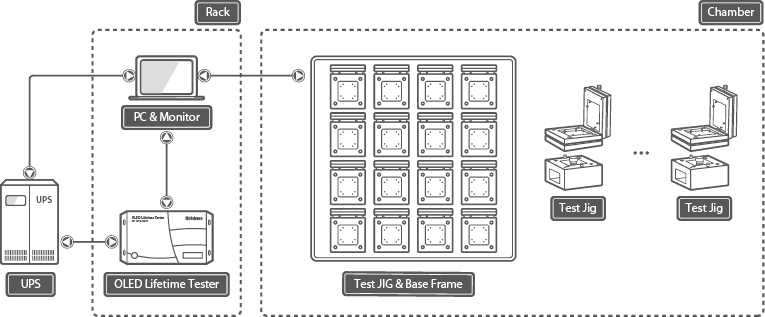

시스템 구성도
컴포넌트
OLED 수명측정 테스터
지그 & 베이스 프레임
ThermoStation/챔버 타입
소프트웨어
제품사양
| Product Name | M6000 PIXX Imaging & Lifetime Test System | ||
| Measurement Item | Time, Voltage, Current, Image, Uniformity, Relative Luminance | ||
| Standard Capacity | 16ch / Set (Standard) | ||
| Electrical Operation Mode | CV, CC, CL, PV, PC, PCV | ||
| Imaging | Sensor Resolution | CMOS Imaging Sensor 640 x 480 Pixel | |
| FOV / WD | 5mm x 4mm / 32mm (Auto-Focusing Function / Intensity Resolution : 12bit) | ||
| Measurement Luminance Range | 0 ~ 3,000nit ( Standard A Light Source / Range is variable by user defined value) | ||
| Spectral Responsivity | CIE Photopic Luminous Function Filter | ||
| DC | Item | Voltage | Current |
| Range | ±20V | [Range 1] ±1mA / [Range 2] ±10mA (Auto 2-Range Shunt Type) | |
| Accuracy | ±0.05% + 10mV (F.S.R.) | [Range 1] ±0.05% + 1uA (F.S.R.) / [Range 2] ±0.05% + 10uA (F.S.R.) | |
| Pulse | Frequency Range | 10 ~ 256Hz / 1Hz Step | |
| Duty | 1 ~ 99% / 1% Step | ||
| Data Backup | Automatic Data Backup in HW Memory in case of SW Disconnection | ||
| Interface | LAN and USB Interface | ||
| Option | Temperature Chamber (Typically, 25 ~ 85°C Range), Thermostation (4ch/unit Standard), Image Analysis Software, UPS | ||
